产品概述
GT6658-5G工业嵌入式计算机全新升级版,对外4个RS485接口全部采用完全独立隔离电源设计,每一个对外RS485接口都和其它RS485接口完全电气隔离。采用独立隔离电源设计后,可以有效减少复杂电磁干扰环境下,对RS485总线的串扰问题,从而提高整个系统通讯的可靠性
GT6658-5G内部集成可靠的工业5G模块,配合高效稳定的电源供应方案,为5G模块长期挂网运行提供有效保障。同时机器内部也集成了完善的异常恢复处理电路,可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。
CPU采用先进的髙性能4核心A9处理器,主频高达1.4GHz。内存采用32位高速DDR3内存,能提供高速数据处理能力。整板设计采用全工业布线,充分保证高速信号的完整性。核心处理部分采用模块化设计,选用高品质10层PCB设计,为高速电路的运行提供优越的稳定性。同时,批量全自动化机器贴片生产,有效的保证了产品质量的一致性。
GT6658-5G电源输入设计采用业内领先的超宽降压DC/DC方案,为用户提供DC9~48V超宽压电源输入并支持交流供电。采用的同步整流降压技术能保持高效率并有效减少发热,整机运行温度的下降,能进一步提升长期不断电运行的可靠性和寿命,同时为全球节能环保,减少碳排放做出应有努力。电源输入电路采用独有的专用电路设计,能抵抗GB/T 17626.5-2008标准中最高等级4级(4KV)8/20uS的雷击测试。多重电源防护,抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。
集成2个100M/10M高速自适应网卡,网卡采用双级防雷防静电保护,能抵抗2KV雷击。4路RS485电路采用全独立电气隔离设计,RS485电路采用三级防雷防静电保护,支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护。
集成先进的高安全性专用加密芯片,为用户的应用程序提供高安全性的加密绑定保护,保障用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改ID号,配合用户的应用程序进行多重加密绑定后,应用程序几乎不可能被盗。
整机通过CE、FCC、ROHS三项认证,稳定的硬件设计能够保证系统长时间正常运行不宕机。支持纯硬件定时看门狗,适合无人值守7X24小时运行的应用场景。
GT6658-5G工业嵌入式计算机支持运行Linux和Ubuntu两种系统,Linux内核系统版本为4.4.83,Ubuntu系统版本为18.04,用户只需要专注应用程序开发,无需关注底层驱动和硬件开发。

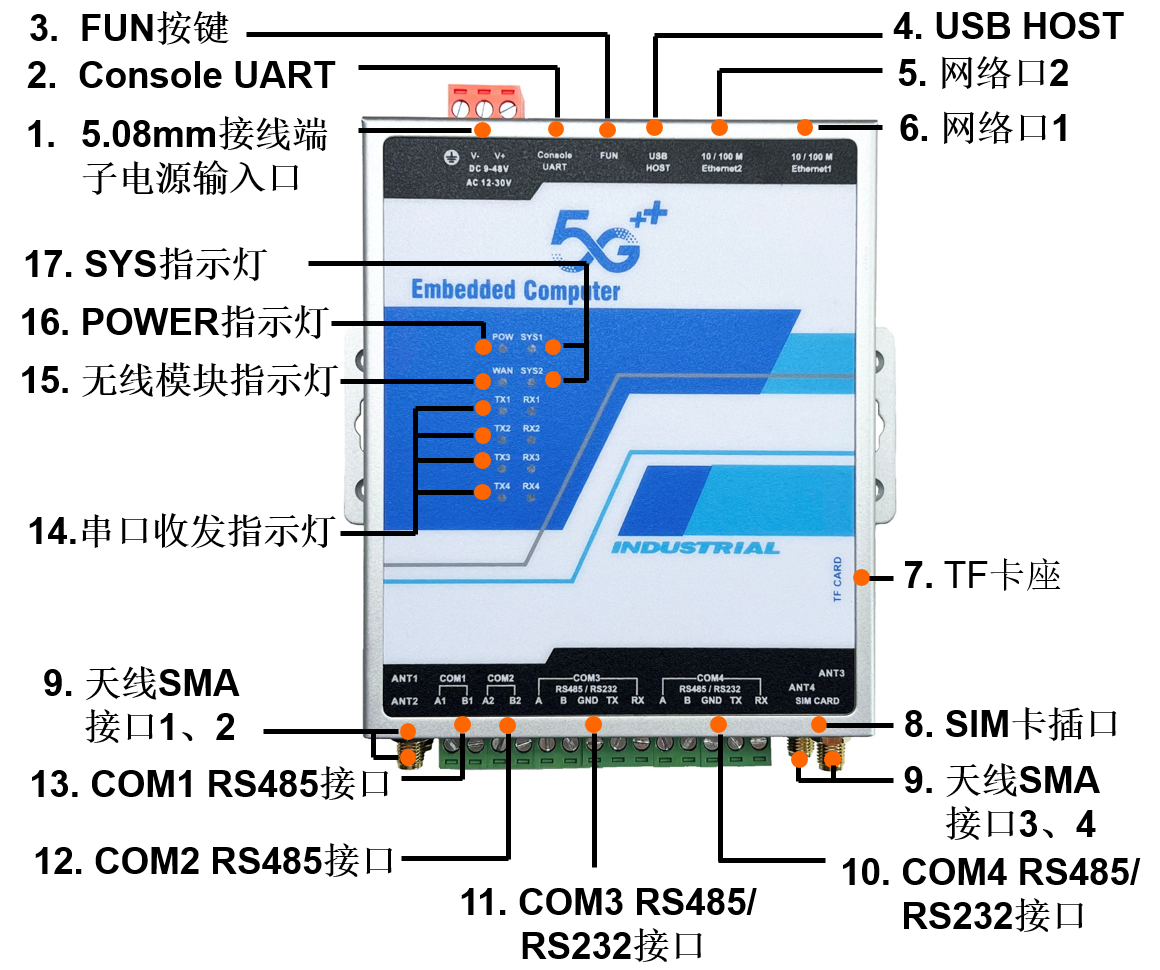

产品规格
处理器:4核心A9,主频为1.4GHz
内存:512MB DDR3高性能内存
存储:MLC eMMC 板载为8GByte eMMC
系统:Linux系统版本为4.4.83/Ubuntu系统版本为18.04
5G无线:内部集成移远工业5G无线模块
SIM卡插口:可靠的工业级SIM卡插槽 支持SIM卡类型为:Micro SIM卡12*15mm(小卡)
SMA天线接口:4个工业SMA母头接口,用于连接外置天线或者射频馈线

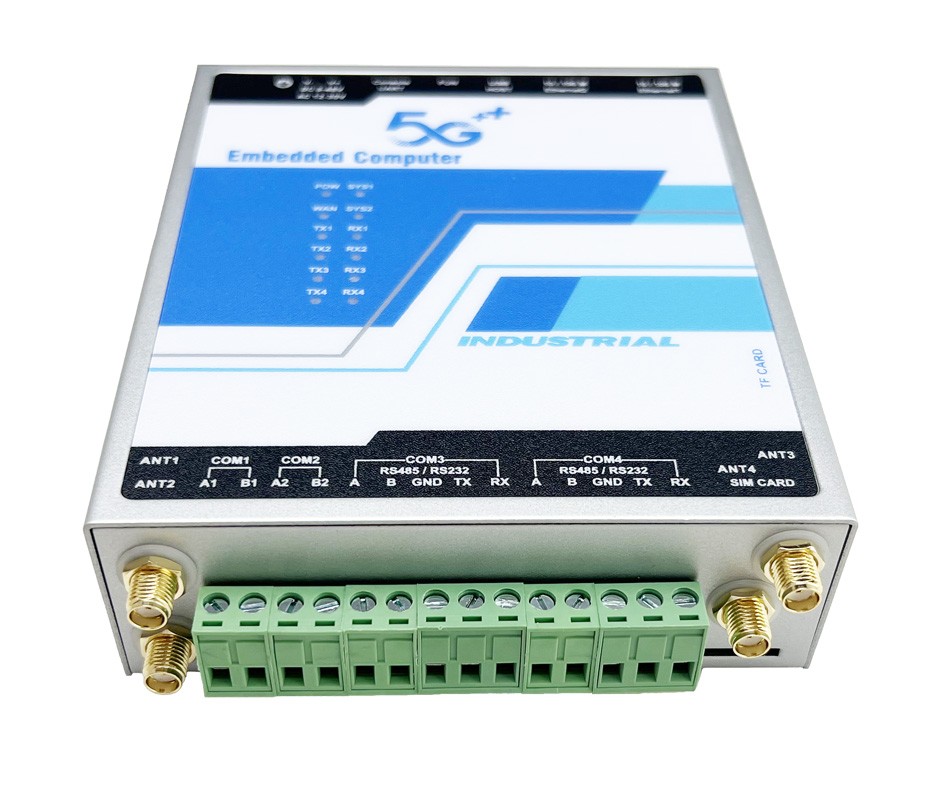

RS485接口:板载4个完全独立电气隔离RS485接口,采用三级防雷防静电设计,支持4KV雷击防护
RS232接口:2路全隔离RS232接口,防静电设计(注:与RS485为复用设计)
指示灯:12个指示灯 1个电源灯、1个无线模块信号状态指示灯、2个SYS灯(可编程)、8个串口收发指示灯,可以清晰的指示串口数据流向情况
网络:2个高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
USB HOST:1路USB HOST 插口为标准USB A型标准USB座
TF卡接口:1个自弹式标准TF卡座
Debug UART接口:Console UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键:可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟:内部集成实时时钟(RTC时钟电源3V) 板载RTC备份电池断电后可以运行3年以上
蜂鸣器:板载1个可编程控制蜂鸣器 可用于警报或者提示发声
加密芯片:内置一个专用加密芯片,为用户的应用程序提供专业的加密防护。同时每一个机器都有唯一不可篡改ID号,配合用户的应用程序进行加密绑定后,可以有效防止用户的应用程序被盗
电源:电源采用业内领先的超宽降压DC/DC方案,电源支持(直流)DC 9V~48V、(交流)AC 12V~30V宽压输入。采用的同步整流降压技术能保持高效率并有效减少发热,电源支持反接、防雷、抗脉冲群、抗静电等保护,电源输入端口能抵御GB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试
功耗:整机最大平均功耗≤10W

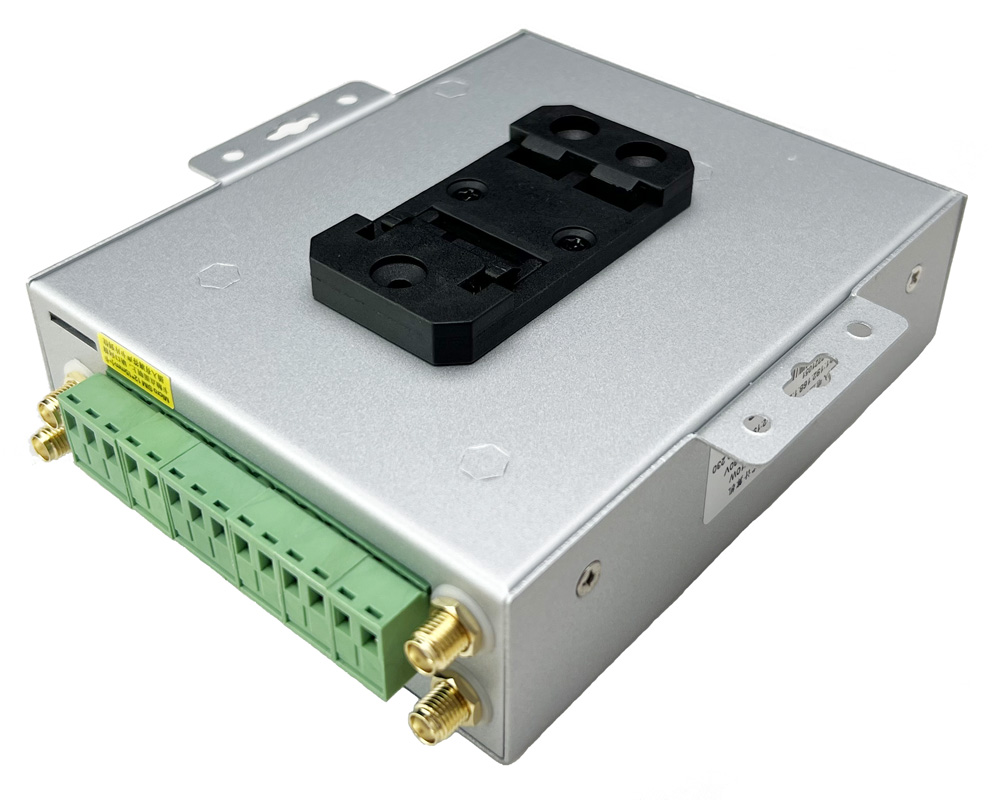

外壳:外壳选用1.0mm优质镀锌钢板并采用高精度专用金属模具冲压成型,外观成型精美,表面工艺采用两次喷涂防护处理,再加上本体材质采用镀锌防锈钢板,外壳钢板表面有三层有效防护。可以为产品提供极好的防锈防腐蚀保护,能满足用户更为恶劣应用环境,同时具有更优秀的外观和金属质感。用户可以选用挂耳与加装导轨卡扣两种安装方式。
重量:570g(不含天线) 750g(整机含天线)
尺寸:128.7mm×129mm×35mm(L×W×H) 含挂耳
温度:-40~85℃(工作) -40~85℃(储运)
湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)
