GT6504嵌入式工业计算机
产品特点
◆ CPU ARM926EJ,主频300MHZ
◆ 高性能内存64MB 板载128MB SLC Flash
◆板载4个全工业隔离RS485/RS232接口
◆ 100M/10M自适应网卡、支持AUTO MDI/MDIX
◆ 1个TF卡接口, 1路USB HOST
◆ 电源入口与RS485接口都提供4KV抗雷防护
◆ 一次冲压成型金属外壳，提供极好的抗干扰防护
◆ 完善的底层驱动，用户只需关注应用层开发
产品资料
软件特性
资料下载
产品概述
GT6504嵌入式工业计算机，CPU采用成熟的高性能工业处理器，内核为ARM926EJ核。PCB设计充分考虑了电磁兼容性，为保证产品能达到工业设备需要的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性。采用高品质的PCB板材，使其具备优越的稳定性。同时，批量全自动化机器贴片生产，有效的保证了产品质量的一致性。
GT6504嵌入式工业计算机，支持超宽压DC9~36V输入供电。电源输入电路采用独有的专用电路设计，能抵抗GB/T 17626.5-2008标准中最高等级4级(4KV)8/20uS的雷击测试。 多重电源保护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。
集成1个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。4路RS485电路采用全电气隔离设计，RS485电路采用三级防雷防静电保护，支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护。
集成先进的高安全性专用加密芯片，为用户的应用程序提供专业的加密绑定保护，使用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。
稳定的硬件设计能保证系统长时间正常运行，支持纯硬件定时看门狗，适合无人值守7X24小时运行的应用环境。
GT6504嵌入式工业计算机运行LINUX 2.6.39操作系统，用户只需要专注应用程序开发，无需关注底层驱动和硬件开发。
产品规格
处理器：ARM926EJ,主频为300MHz
内存：64MByte 高性能内存
Flash：SLC Nand Flash 板载为128MByte SLC Flash
系统：嵌入式LINUX 3.10.107操作系统

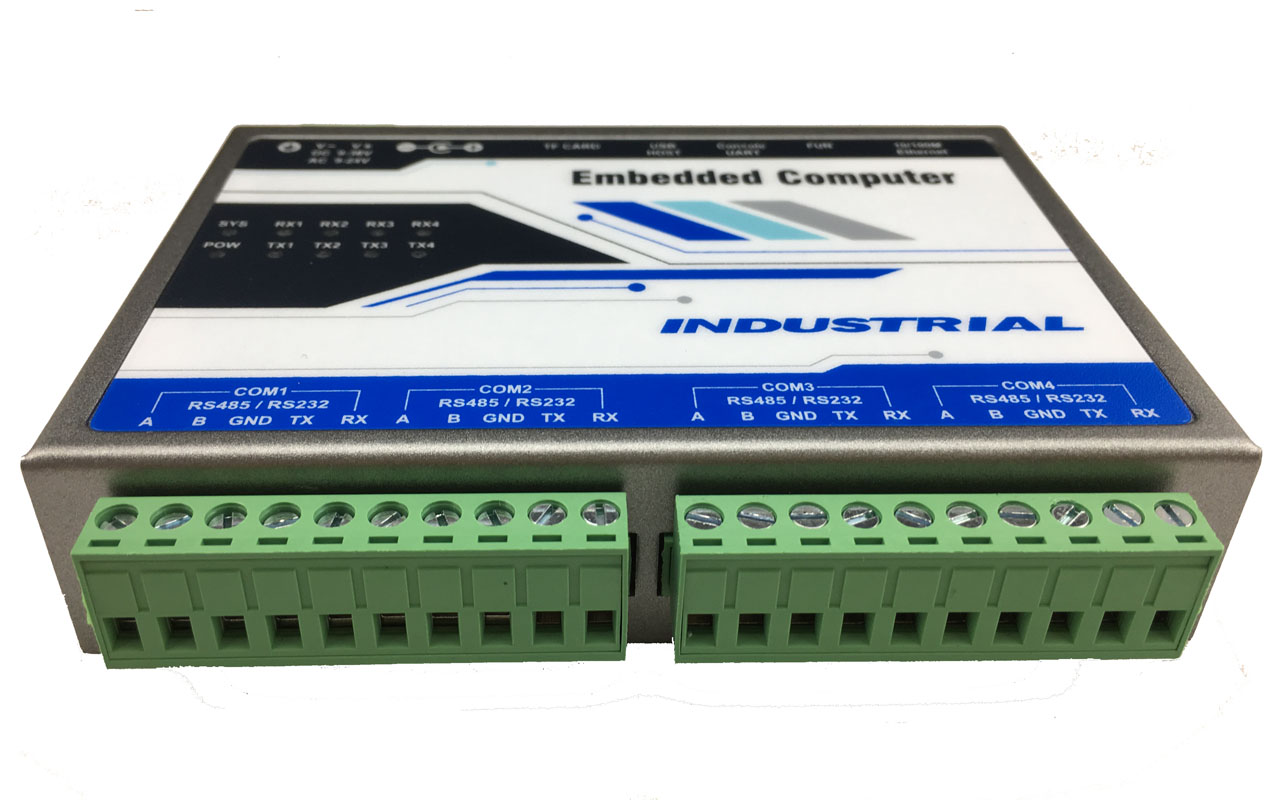

RS485接口：4个全隔离RS485接口，RS485采用三级防雷防静电设计，支持4KV雷击防护
RS232接口：4路全隔离RS232接口（注：与RS485为复用关系）

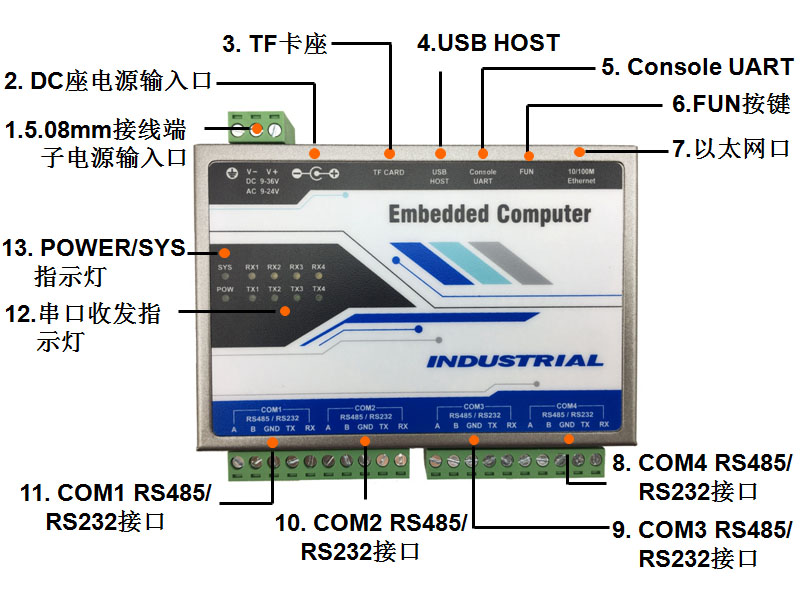

指示灯：10个指示灯 1个电源灯、1个SYS灯（可编程）、8个串口收发指示灯，可以清晰的指示串口的数据流向情况
网络：高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口为标准USB A型标准USB座
TF卡接口：1个自弹式标准TF卡座
Debug UART接口：Debug UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键：可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行3年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
功耗：主板最大功耗≤3W
外壳：外壳选用1.0mm优质镀锌钢板并采用专用金属模具冲压成型，外观成型精美，同时具有良好的机械强度与抗电磁干扰性能
重量：360g
尺寸：122mm×84mm×27mm(L×W×H) 不含挂耳
温度：-40～85℃（工作） -40～85℃（储运）
湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
GT6504嵌入式工业计算机，CPU采用成熟的高性能工业处理器，内核为ARM926EJ核。PCB设计充分考虑了电磁兼容性，为保证产品能达到工业设备需要的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性。采用高品质的PCB板材，使其具备优越的稳定性。同时，批量全自动化机器贴片生产，有效的保证了产品质量的一致性。
GT6504嵌入式工业计算机，支持超宽压DC9~36V输入供电。电源输入电路采用独有的专用电路设计，能抵抗GB/T 17626.5-2008标准中最高等级4级(4KV)8/20uS的雷击测试。 多重电源保护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。
集成1个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。4路RS485电路采用全电气隔离设计，RS485电路采用三级防雷防静电保护，支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护。
集成先进的高安全性专用加密芯片，为用户的应用程序提供专业的加密绑定保护，使用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。
稳定的硬件设计能保证系统长时间正常运行，支持纯硬件定时看门狗，适合无人值守7X24小时运行的应用环境。
GT6504嵌入式工业计算机运行LINUX 2.6.39操作系统，用户只需要专注应用程序开发，无需关注底层驱动和硬件开发。
产品规格
处理器：ARM926EJ,主频为300MHz
内存：64MByte 高性能内存
Flash：SLC Nand Flash 板载为128MByte SLC Flash
系统：嵌入式LINUX 3.10.107操作系统
RS485接口：4个全隔离RS485接口，RS485采用三级防雷防静电设计，支持4KV雷击防护
RS232接口：4路全隔离RS232接口（注：与RS485为复用关系）
指示灯：10个指示灯 1个电源灯、1个SYS灯（可编程）、8个串口收发指示灯，可以清晰的指示串口的数据流向情况
网络：高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口为标准USB A型标准USB座
TF卡接口：1个自弹式标准TF卡座
Debug UART接口：Debug UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键：可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行3年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
加密芯片：内置一个专用加密芯片，为用户的应用程序提供专业的加密防护。同时每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行加密绑定后，可以有效防止用户的应用程序被盗
电源：高性能稳压电路支持2种接口，5.08欧式端子与标准DC座，支持DC9～36V输入 电源支持反接、抗脉冲群、抗静电等保护，电源输入能抵御4KV雷击冲击功耗：主板最大功耗≤3W
外壳：外壳选用1.0mm优质镀锌钢板并采用专用金属模具冲压成型，外观成型精美，同时具有良好的机械强度与抗电磁干扰性能
重量：360g
尺寸：122mm×84mm×27mm(L×W×H) 不含挂耳
温度：-40～85℃（工作） -40～85℃（储运）
湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
