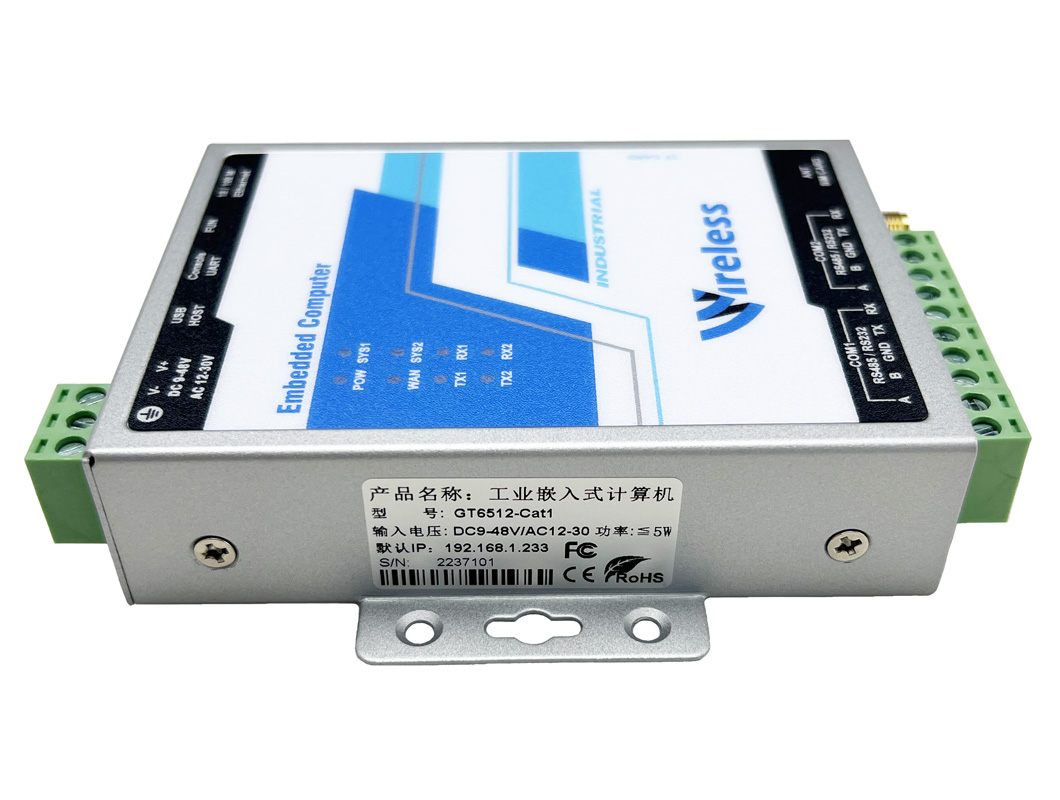

GT6512嵌入式工业计算机
产品特点
◆ CPU ARM926EJ,主频300MHZ
◆ 高性能64MB DDR2内存 板载128MB SLC Flash
◆ 集成工业4G全网通模块
◆ 板载2个全工业隔离RS485/RS232接口
◆ 100M/10M自适应网卡、支持AUTO MDI/MDIX
◆ 集成专用加密芯片，有效防止用户应用程序被盗
◆ 高效同步整流DC/DC方案，DC9～48V超宽电源输入并支持AC12V～30V交流供电
◆ 完善的底层驱动，用户只需关注应用层开发
产品资料
软件特性
资料下载
产品概述
处理器：ARM926EJ,主频为300MHz
内存：64MB DDR2 高性能内存
Flash：SLC Nand Flash 板载为128MByte SLC Flash
系统：嵌入式LINUX 3.10.107操作系统
4G无线：内部集成工业4G全网通模块，用户可根据需求选配Cat1或者Cat4模块
RS232接口：2路全独立隔离RS232接口（注：与RS485为复用关系）

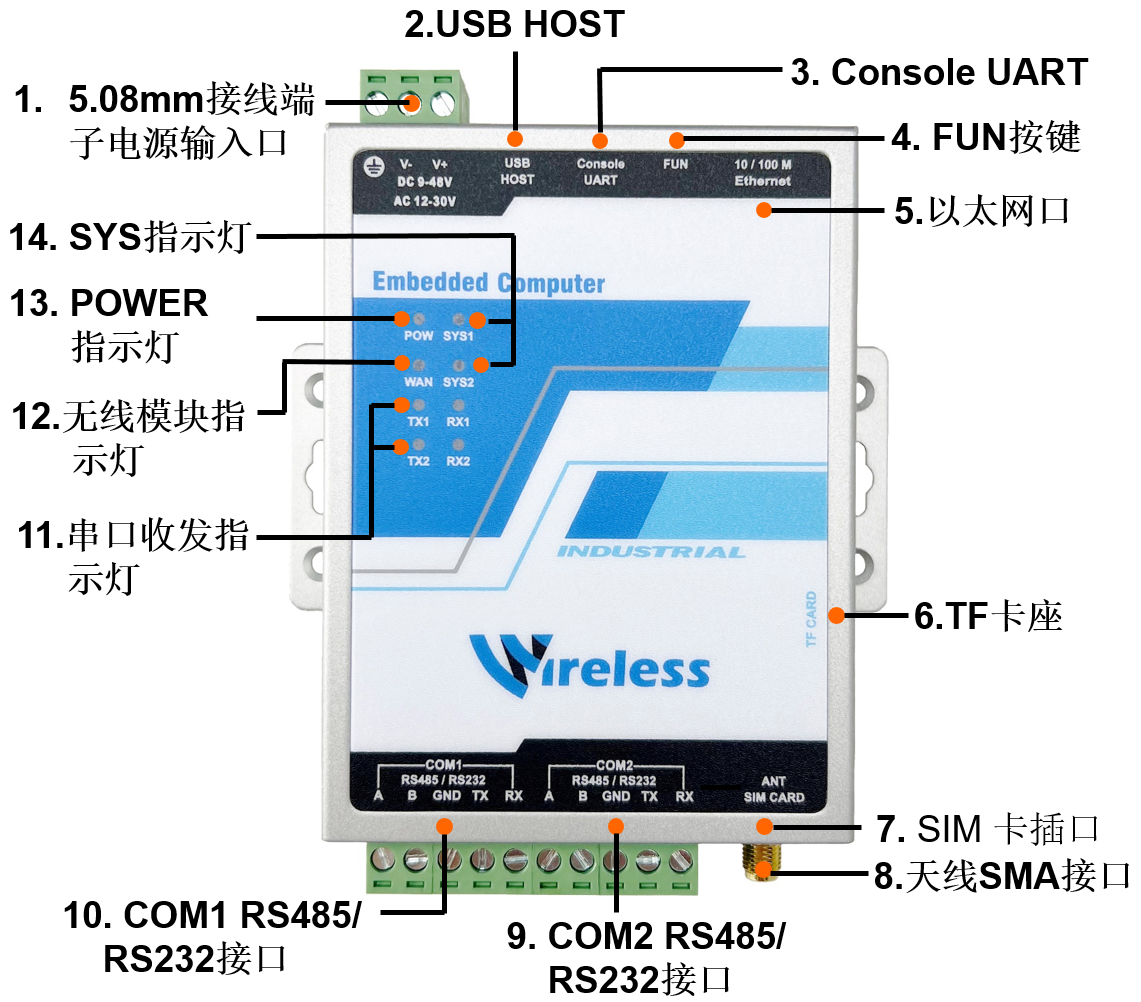

指示灯：8个指示灯 1个电源灯、2个SYS灯（可编程）、1个无线模块指示灯、4个串口收发指示灯，可以清晰的指示串口的数据流向情况
网络：高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口为标准USB A型标准USB座
TF卡接口：1个自弹式标准TF卡座
Debug UART接口：Debug UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键：可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行3年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
功耗：主板最大功耗≤5W

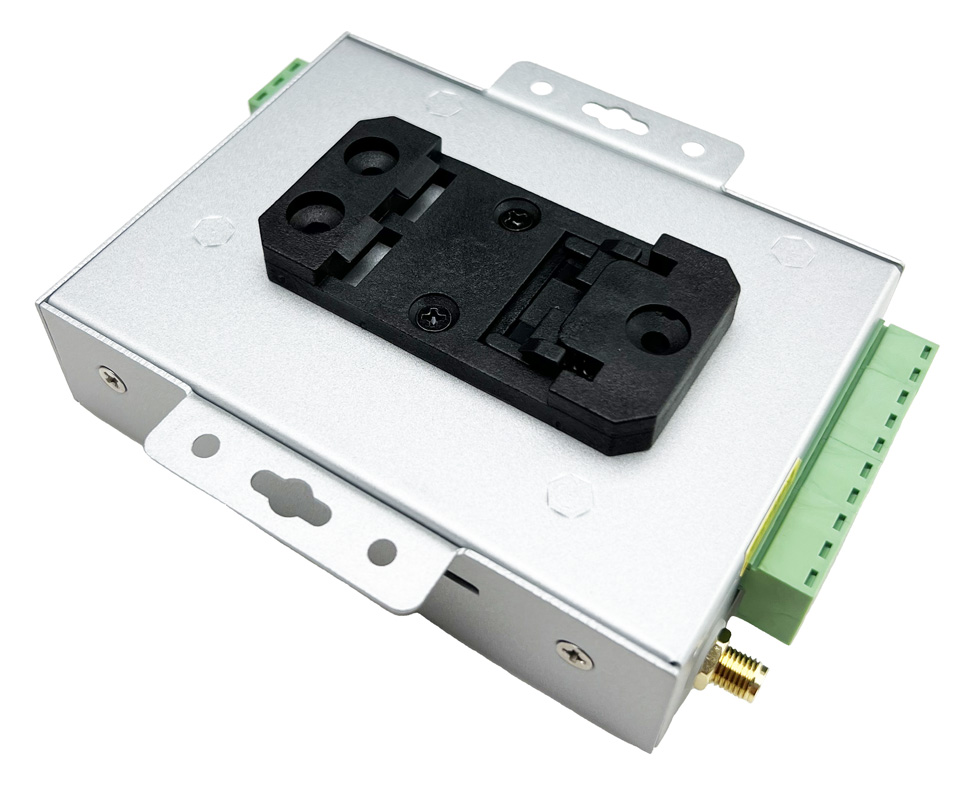

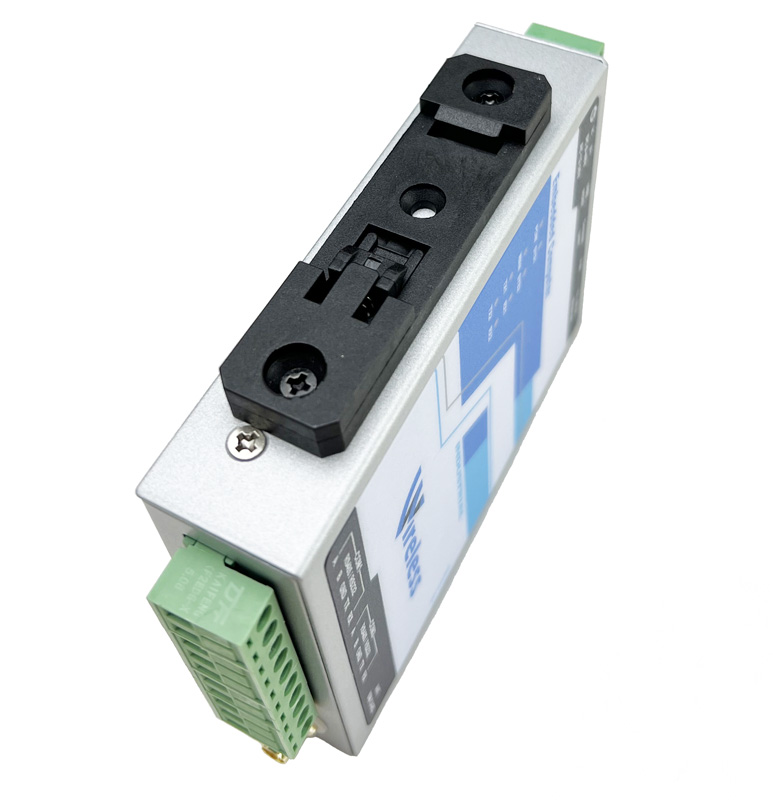

外壳：外壳选用1.0mm优质镀锌钢板并采用高精度专用金属模具冲压成型，外观成型精美，表面工艺采用两次喷涂防护处理，再加上本体材质采用镀锌防锈钢板，外壳钢板表面有三层有效防护。可以为产品提供极好的防锈防腐蚀保护，能满足用户更为恶劣应用环境，同时具有更优秀的外观和金属质感。用户可以选用挂耳与加装导轨卡扣两种安装方式。
重量：340g
尺寸：108.7mm×103mm×27mm(L×W×H) 含挂耳
温度：-40～85℃（工作） -40～85℃（储运）
湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
GT6512工业嵌入式计算机全新升级版，对外2个RS485接口全部采用完全独立隔离电源设计，每一个对外RS485接口都和其它RS485接口完全电气隔离。采用独立隔离电源设计后，可以有效减少复杂电磁干扰环境下，对RS485总线的串扰问题，从而提高整个系统通讯的可靠性。
GT6512内部集成可靠的工业4G全网通模块，配合高效稳定的电源供应方案，为4G全网通模块长期挂网运行提供有效保障。同时机器内部也集成完善的异常恢复处理电路，可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。
GT6512工业嵌入式计算机，CPU采用成熟的高性能工业处理器，内核为ARM926EJ核。PCB设计充分考虑了电磁兼容性，为保证产品能达到工业设备需要的稳定性，整板设计采用全工业布线，充分保证高速信号的完整性。采用高品质的PCB板材，使其具备优越的稳定性。同时，批量全自动化机器贴片生产，有效的保证了批量产品质量的一致性。
电源输入设计采用业内领先的超宽降压DC/DC方案，为用户提供DC9~48V超宽压电源输入并支持交流供电。采用的同步整流降压技术能保持高效率并有效减少发热，整机运行温度的下降，能进一步提升长期不断电运行的可靠性和寿命，同时为全球节能环保，减少碳排放做出应有努力。电源输入电路采用独有的专用电路设计，能抵抗GB/T 17626.5-2008标准中最高等级4级 (4KV)8/20uS的雷击测试。多重电源防护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。
集成1个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。2路RS485/RS232电路采用全电气隔离设计，RS485电路采用三级防雷防静电保护，支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护。
集成先进的高安全性专用加密芯片，为用户的应用程序提供专业的加密绑定保护，使用户的开发成果能得到可靠防盗保护。每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行多重加密绑定后，应用程序几乎不可能被盗。
稳定的硬件设计能保证系统长时间正常运行，支持纯硬件定时看门狗，适合无人值守7X24小时运行的应用环境。
GT6512工业嵌入式计算机运行LINUX操作系统内核版本为3.10.107，对外接口驱动已经集成并提供基本操作DEMO代码，用户只需要专注应用程序功能开发，无需关注底层驱动和硬件开发。
产品规格
处理器：ARM926EJ,主频为300MHz
内存：64MB DDR2 高性能内存
Flash：SLC Nand Flash 板载为128MByte SLC Flash
系统：嵌入式LINUX 3.10.107操作系统
4G无线：内部集成工业4G全网通模块，用户可根据需求选配Cat1或者Cat4模块

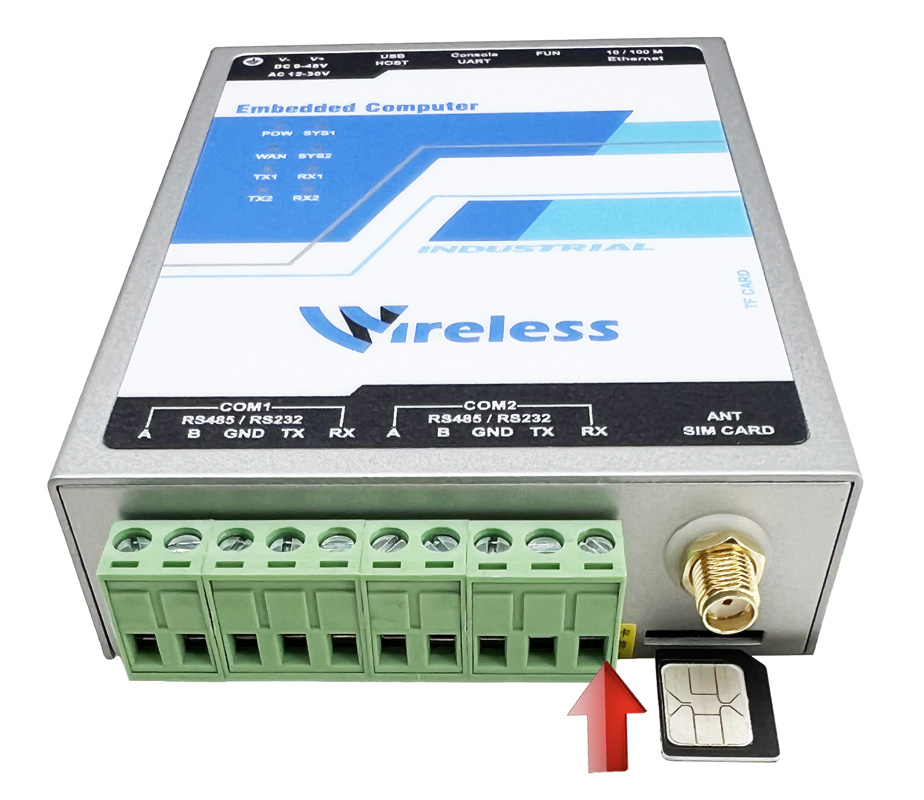

SIM卡接口：支持SIM卡类型为：标准SIM卡12mm*15mm（Micro SIM卡 小卡）
SMA天线接口：标准SMA母头接口，用于连接外置天线或者射频馈线
RS485接口：2个全独立隔离RS485接口，RS485采用三级防雷防静电设计，支持4KV雷击防护RS232接口：2路全独立隔离RS232接口（注：与RS485为复用关系）
指示灯：8个指示灯 1个电源灯、2个SYS灯（可编程）、1个无线模块指示灯、4个串口收发指示灯，可以清晰的指示串口的数据流向情况
网络：高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口为标准USB A型标准USB座
TF卡接口：1个自弹式标准TF卡座
Debug UART接口：Debug UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键：可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行3年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
加密芯片：内置一个专用加密芯片，为用户的应用程序提供专业的加密防护。同时每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行加密绑定后，可以有效防止用户的应用程序被盗
电源：电源采用业内领先的超宽降压DC/DC方案，电源支持（直流）DC 9V～48V、（交流）AC 12V～30V宽压输入。采用的同步整流降压技术能保持高效率并有效减少发热，电源支持反接、防雷、抗脉冲群、抗静电等保护，电源输入端口能抵御GB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试功耗：主板最大功耗≤5W
外壳：外壳选用1.0mm优质镀锌钢板并采用高精度专用金属模具冲压成型，外观成型精美，表面工艺采用两次喷涂防护处理，再加上本体材质采用镀锌防锈钢板，外壳钢板表面有三层有效防护。可以为产品提供极好的防锈防腐蚀保护，能满足用户更为恶劣应用环境，同时具有更优秀的外观和金属质感。用户可以选用挂耳与加装导轨卡扣两种安装方式。
重量：340g
尺寸：108.7mm×103mm×27mm(L×W×H) 含挂耳
温度：-40～85℃（工作） -40～85℃（储运）
湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
