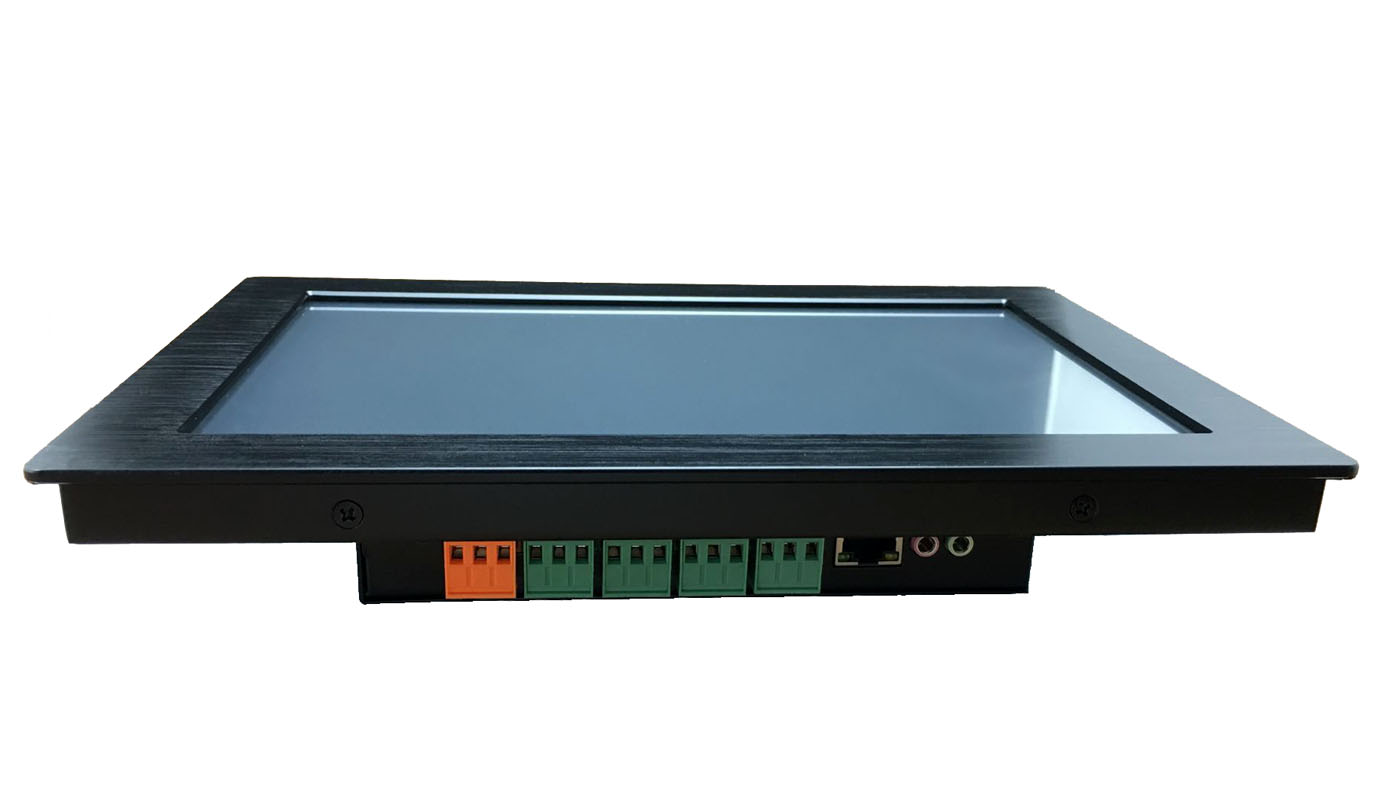

GT6607 10.1寸工业触摸一体机

产品特点
◆ CPU 4核A9,主频1.4GHz
◆ 高性能1GB DDR3内存 板载8GB eMMC存储
◆ 板载4个全工业隔离RS485接口、1个DB9全隔离RS232接口
◆ 1个100M/10M自适应网卡、支持AUTO MDI/MDIX
◆ 集成髙安全性专用加密芯片,有效防止用户应用程序被盗

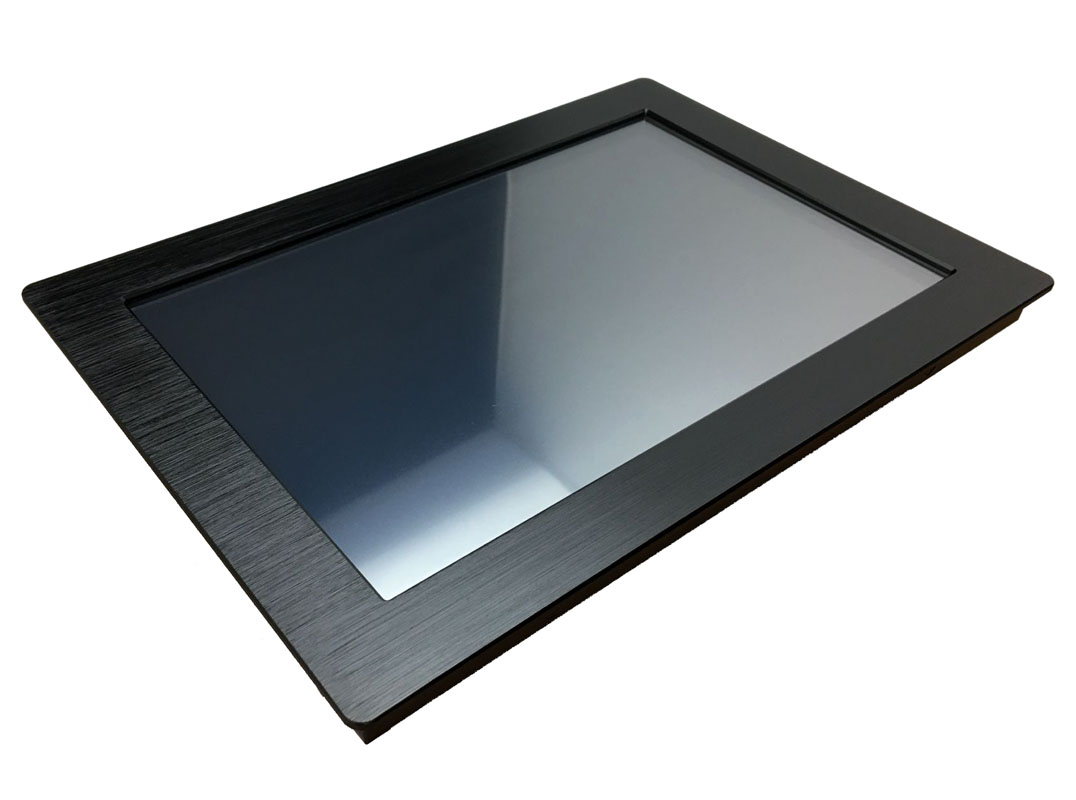

◆ 1280*800高清全视角IPS屏与髙灵敏度4线电阻触摸屏
◆ 支持Andriod、Linux、Ubuntu多个操作系统
◆ 完善的底层驱动,用户只需关注应用层开发

产品资料
软件特性
资料下载
 产品概述
      GT6607工业触摸一体机,采用先进的髙性能4核心A9处理器,主频高达1.4GHz。内存采用32位高速DDR3内存,能提供高速数据处理能力。整板设计采用全工业布线,充分保证高速信号的完整性。核心处理部分模块化设计,采用高品质10层PCB设计,为高速电路的运行提供优越的稳定性。同时,批量全自动化机器贴片生产,有效的保证了产品质量的一致性。
     优秀的结构设计,为产品提供更有科技质感的外观,同时兼顾了设备的强度可靠和长期运行需要的良好散热。外壳采用铝合金氧化拉丝面板,后盖和内部支持板采用防锈钢板冲压成型,在保证面板有完美的铝氧化拉丝质感的同时具备很好的机械强度。整机具有优秀的长期使用稳定性和耐腐蚀特性。
     GT6607工业触摸一体机,支持超宽压交直流供电输入。电源输入电路采用独有的专用电路设计,能抵抗GB/T 17626.5-2008标准中最高等级4级(4KV)8/20uS的雷击测试。多重电源保护,抗静电、过流、防反接等保护来保证设备长期可靠运行。
     机器采用髙分辨率IPS(全视角)原装液晶屏,分辨率为1280*800。用户可以体验更细腻的显示效果和更逼真的颜色还原。对外标配多路RS485接口和多个USB接口,极其适合需要外挂较多外设的应用。
     集成先进的专用加密芯片,为用户的应用程序提供专业的加密防护,每一个机器都有唯一不可篡改ID号。提供几种加密防护方案,配合用户的应用程序进行加密绑定后,可以有效防止用户的应用程序被盗取。
     稳定的硬件设计能保证系统长时间正常运行,支持纯硬件定时看门狗,适合无人值守7X24小时运行的应用环境。
     GT6607工业触摸一体机支持运行Andriod、LINUX、Ubuntu。Andriod系统版本为5.1.1,LINUX系统版本为3.4.39,Ubuntu系统版本为16.04,QT版本为5.8.0,用户只需要专注应用程序开发,无需关注底层驱动和硬件开发。
产品规格
处理器:4核心A9,主频为1.4GHz
内存:1GB DDR3高性能内存
存储:MLC eMMC 板载为8GByte eMMC
显示:1280*800髙分辨率 IPS全视角液晶屏
触摸屏:髙灵敏度髙透光率工业4线电阻触摸屏
系统:支持Andriod/LINUX/Ubuntu多系统,Andriod系统版本为5.1.1,LINUX系统版本为3.4.39,Ubuntu系统版本为16.04,QT版本为5.8.0

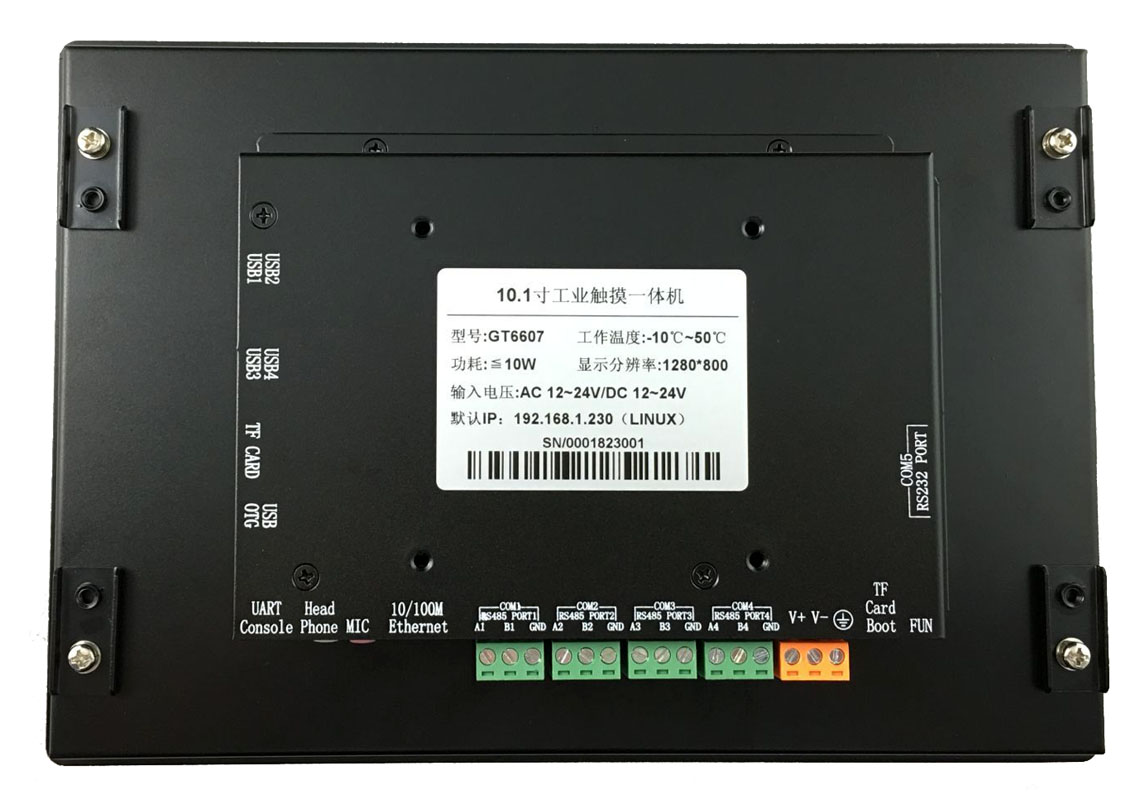

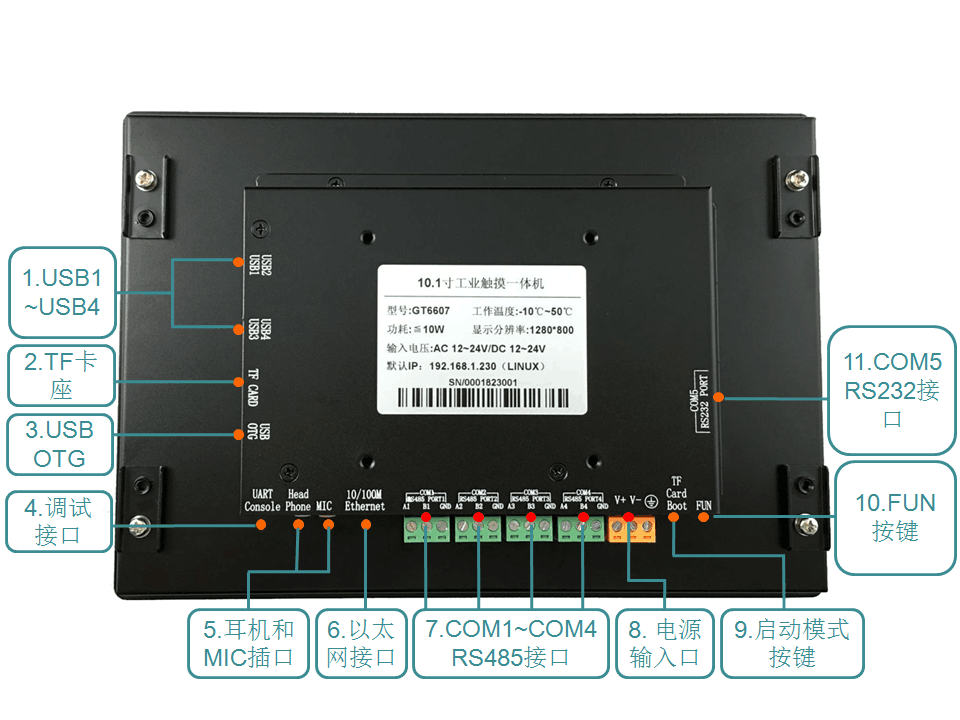

RS485接口:4个全隔离RS485接口,RS485采用三级防雷防静电设计,支持4KV雷击防护

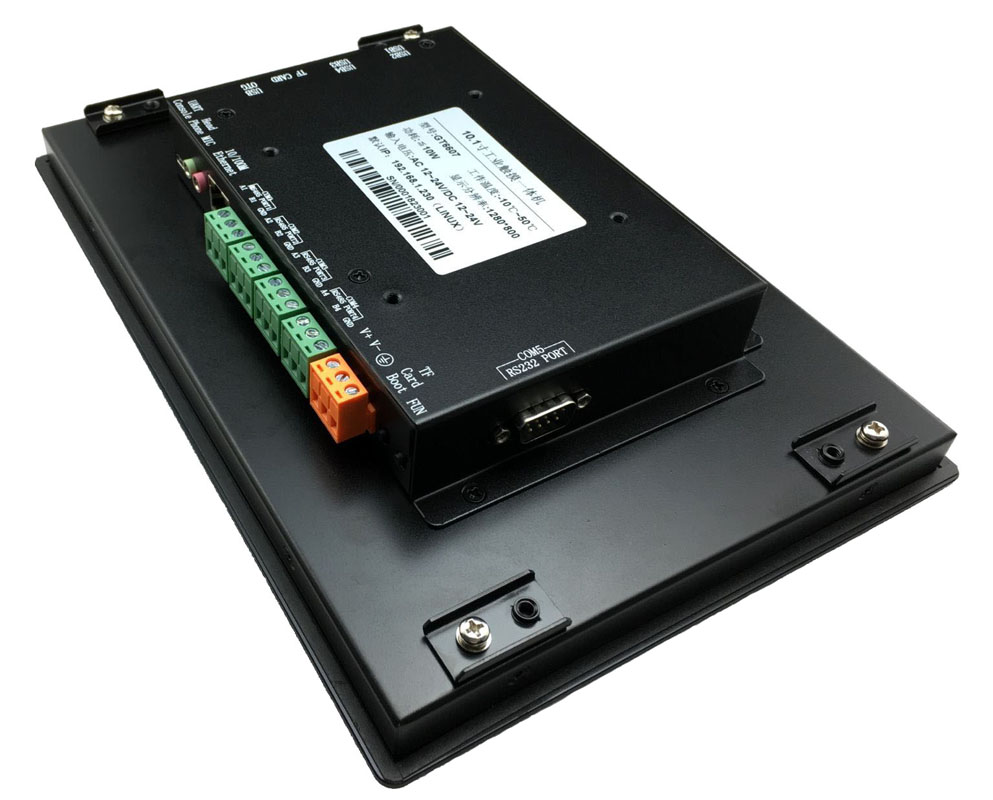

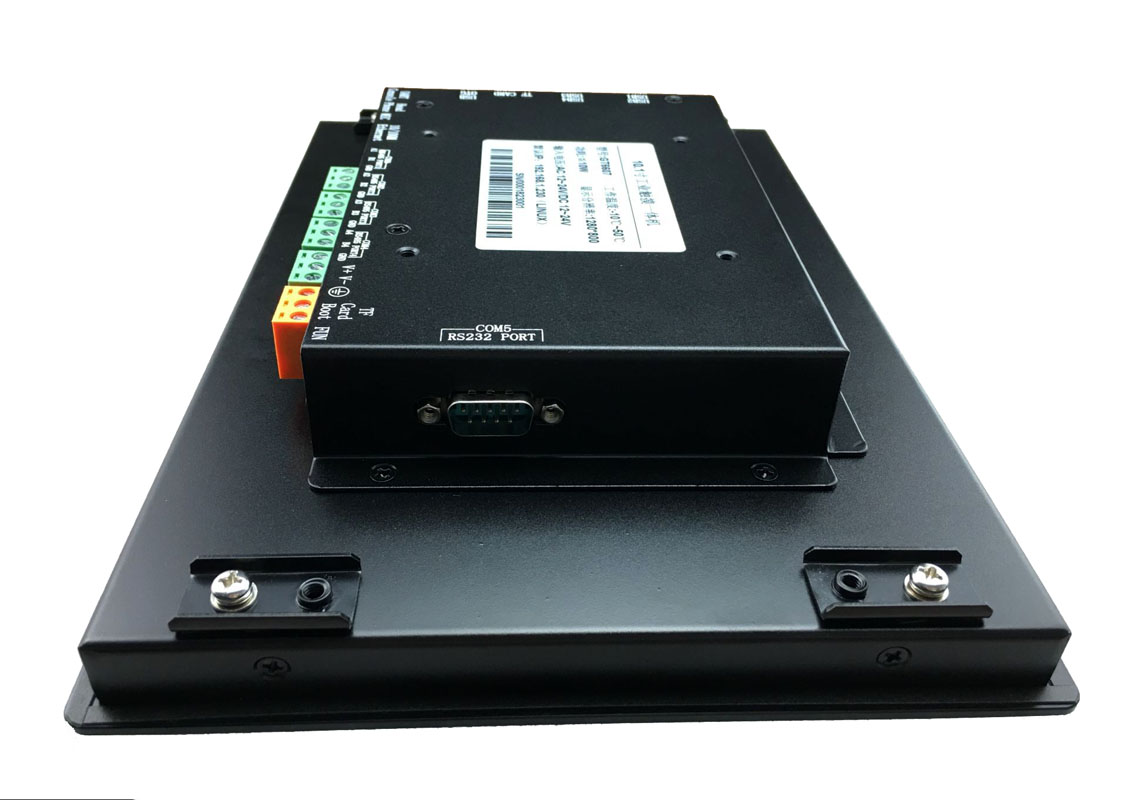

RS232:1个DB9全隔离RS232接口
网络:1个高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX

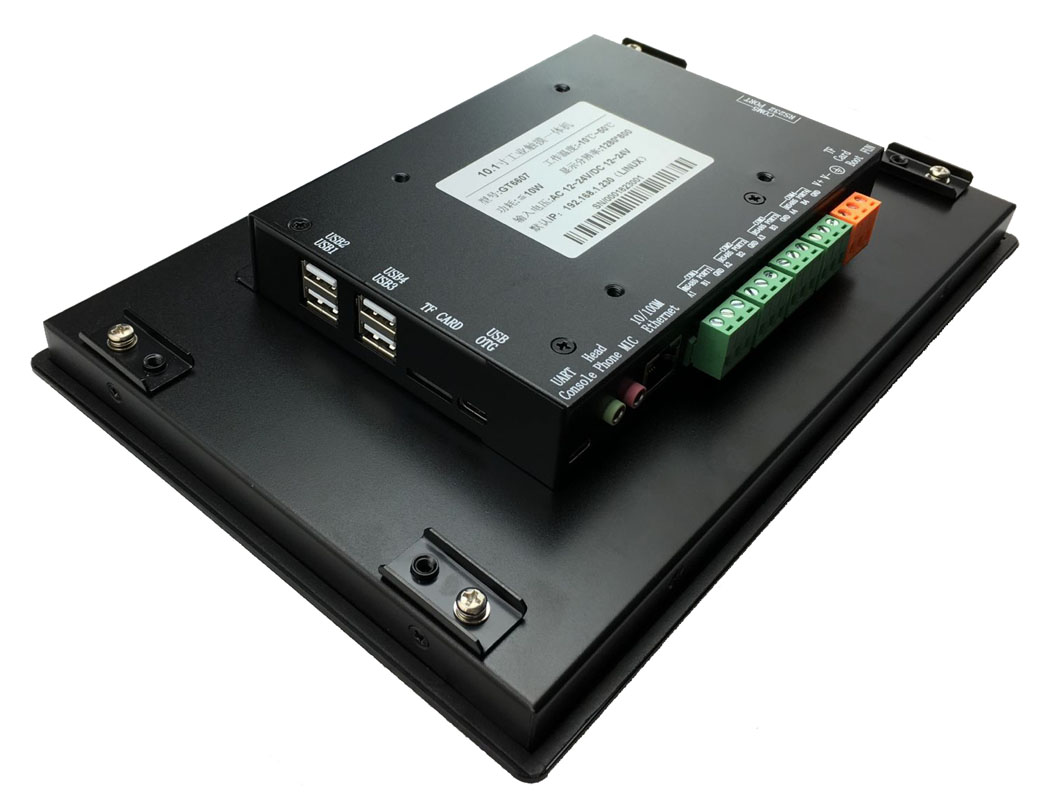

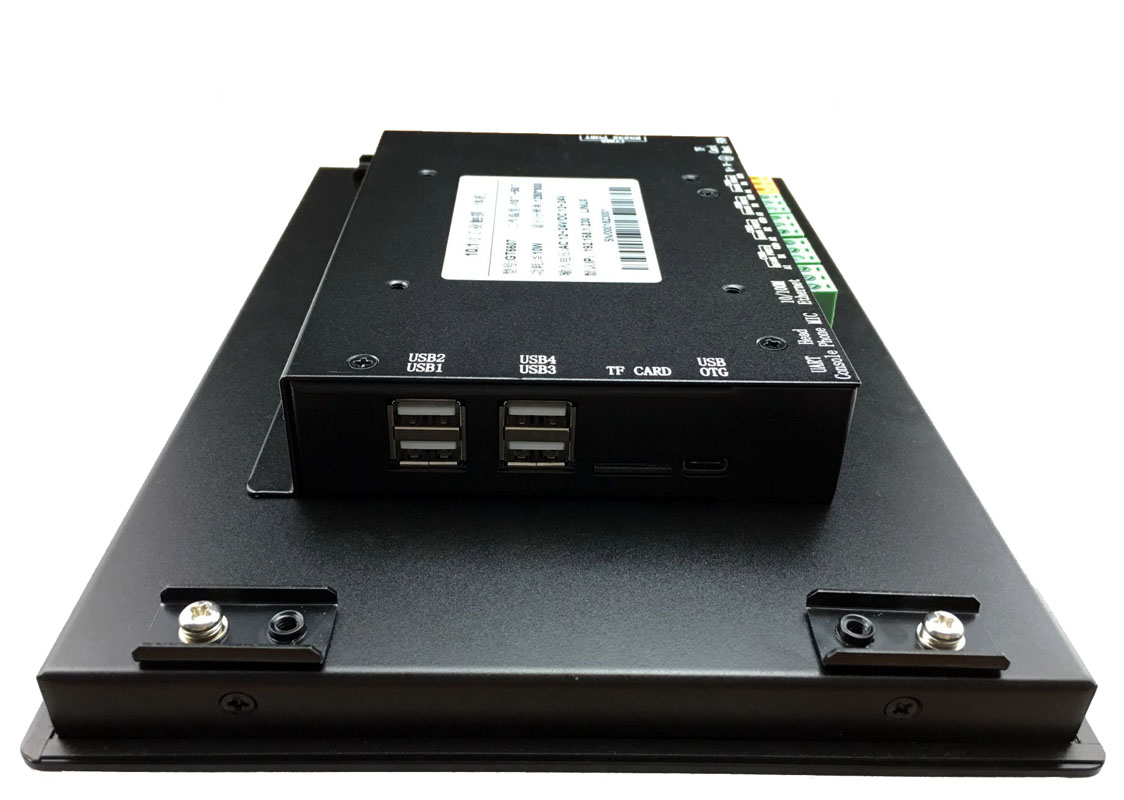

USB HOST:4路USB HOST  插口为标准USB A型标准USB座
OTG USB:OTG USB接口为标准Type-C接口
TF卡接口:1个自弹式标准TF卡座
音频输出接口:1个3.5mm音频输出接口
麦克风输入:1个3.5mm麦克风输入接口
Debug UART接口:Console UART口对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
FUN按键:可编程按键 默认用于更新文件系统与恢复出厂默认IP
RTC时钟:内部集成实时时钟(RTC时钟电源3V) 板载RTC备份电池断电后可以运行3年以上
蜂鸣器:板载1个可编程控制蜂鸣器 可用于警报或者提示发声
加密芯片:集成先进的专用加密芯片,为用户的应用程序提供专业的加密防护,每一个机器都有唯一不可篡改ID号。提供几种加密防护方案,配合用户的应用程序进行加密绑定后,可以有效防止用户的应用程序被盗取
电源:超宽压电源输入,支持交直流输入。(交流)AC 12V~24V、(直流)DC 12V~24V电源支持反接、抗脉冲群、抗静电等保护,电源能抵御GB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试
功耗:整机最大平均功耗≤10W  典型峰值功耗≤15W

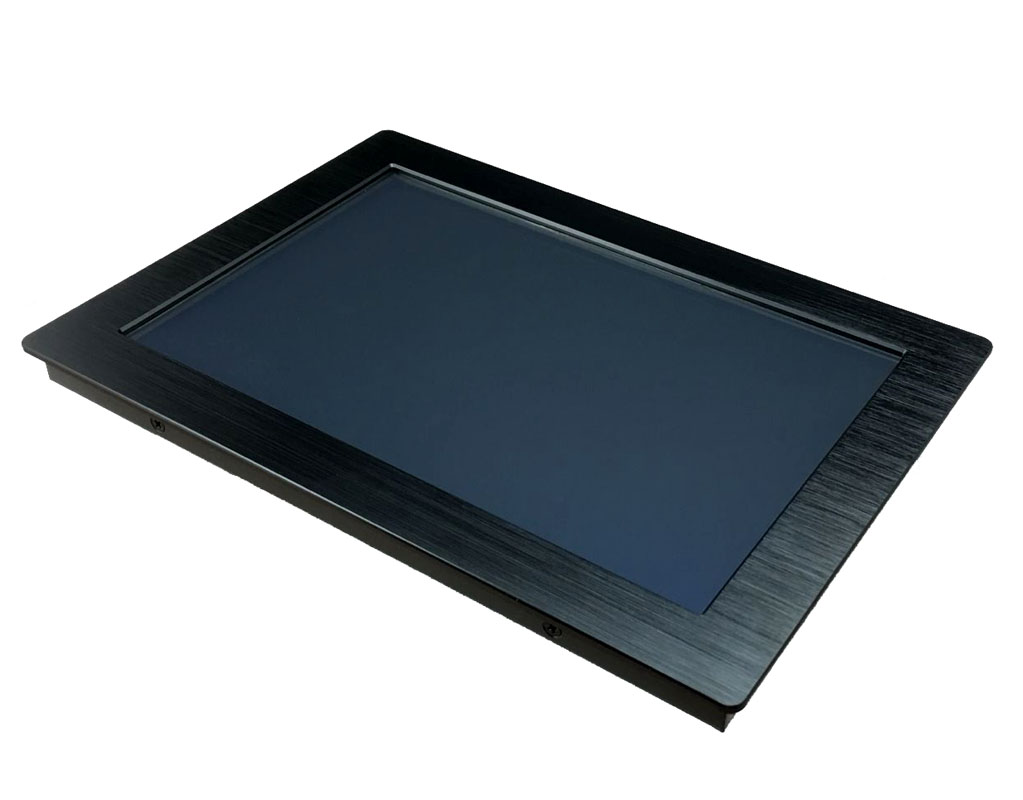

外壳:外壳采用铝合金氧化拉丝面板,后盖和内部支持板采用防锈钢板冲压成型,在保证面板有完美的铝氧化拉丝质感的同时具备很好的机械强度。整机具有优秀的长期使用稳定性和耐腐蚀特性,为内部精密电路的运行提供优良保护。
重量:1800g
尺寸:265mm×184mm×45.5mm(L×W×H) 建议开孔尺寸:257*176mm
温度:-10~50℃(工作)  -20~60℃(储运)
湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)
名称 版本号 添加日期 下载
GT6607 10.1寸工业触摸一体机规格书(V1.0).pdf  V1.0 2018-7-2 恒天智信主站下载
GT6607 Linux使用手册(V1.1).pdf   V1.0 2018-7-2 恒天智信主站下载
GT6607 Ubuntu使用手册(V1.1).pdf   V1.0 2018-7-2 恒天智信主站下载
HTNICE加密芯片(II型)使用手册.pdf V1.0 2018-7-2 恒天智信主站下载
GT6607 Android使用手册(V1.1).pdf  V1.0 2018-7-2 恒天智信主站下载
HTNICE加密芯片(II型)使用手册(Android版).pdf  V1.0 2018-7-2 恒天智信主站下载
