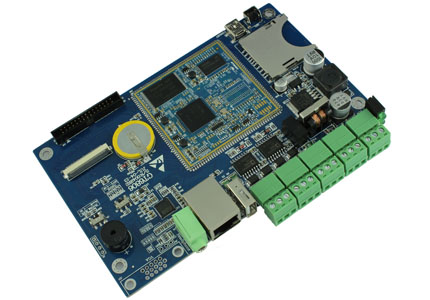

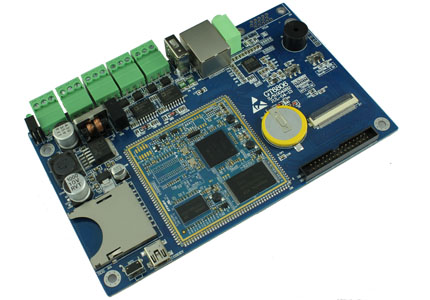

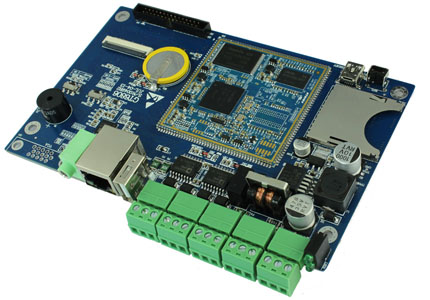

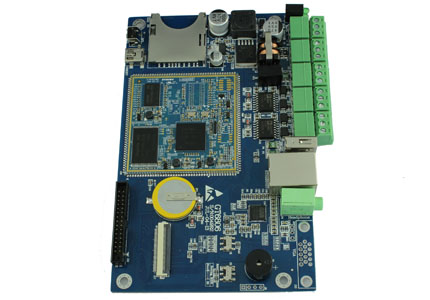

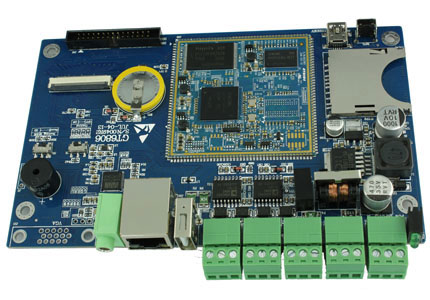

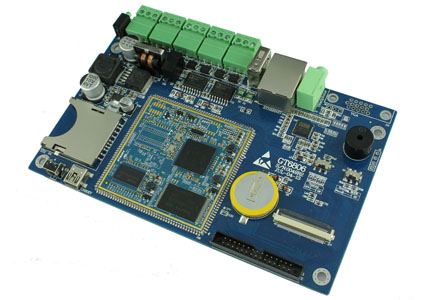

GT6806 嵌入式工控板
产品特点
◆ CPU S3C2416XH-40 ARM926EJ,主频400M
◆ DDR2高性能内存 支持64MB/128MB 板载256MB SLC Flash
◆ 板载2个全工业隔离RS485接口
◆ 板载2个RS232串口
◆ 板载扩展声卡WM8753、100M/10M自适应网卡
◆ 1路USB 2.0 DEVICE 1路USB 1.1 HOST
◆ 主板扩展出常用接口，提供完善的开发包，用户只需专注应用开发
产品资料
软件特性
资料下载
产品概述
GT6806型嵌入式工控主板，核心部分采用本公司的标准核心处理模块GT2416 核心模块，核心模块采用S3C2416处理器，该处理器是三星公司推出的一款成熟高性能低成本处理器，内核为ARM926EJ核，主频运行为400MHz,。支持DDR2内存，集成TFT液晶控制器和2D图形加速器。核心模块的PCB设计充分考虑了电磁兼容性，为保证核心模块能达到工业设备需要的稳定性，整板采用8层高密度沉金工艺PCB来充分保证高速信号的完整性。专业的电路设计，充分考虑电磁兼容性和抗干扰能力，优秀的PCB LAYOUT，采用高品质的PCB板材与工艺，使其具备优越的稳定性；同时，批量全自动化机器贴片生产，有效的保证了产品品质的一致性。
GT6806工控主板,对外端口丰富,网口、声卡、USB、LCD、SD卡、串口、RS485、GPIO等接口已经集成在主板上，能满足一般用户的基本需求。RS458接口为符合工业隔离要求的全隔离RS485接口。 板载24bit数字 LCD接口，用户可以根据需求外挂不同尺寸的液晶和触摸屏。
GT6806工控主板，适合应用于工业设备控制、电力数据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家具、安防、停车场、物联网、电子支付等高稳定性要求的行业，尤其适合应用于需要进行人机交互界面的应用。
GT6806工控板支持运行WINCE 6.0/LINUX 3.4.4等操作系统,为用户提供SDK开发包，用户只需要专注应用程序开发，无需关注底层驱动和硬件开发。
产品规格
处理器：Samsung S3C2416XH-40, ARM926EJ,主频为400MHZ
内存：DDR2高性能内存 支持64MB/128MB (可选)
Flash：兼容MLC/SLC Nand Flash 板载为256MB SLC Flash
串口：集成4个高速串口 主板对外2个全隔离RS485总线接口 2个RS232
串口 支持对外4个TTL扩展串口
音频：扩展WM8753声卡 1个音频输出插口（采用标准3.5mm插口）
网络：主板上扩展高性能100M工业网卡 支持100/10M自适应
USB DEVICE：1路USB 2.0 DEVICE 插口为标准miniUSB
USB HOST：1路USB 1.1 HOST 插口为标准USB A母接口
SD卡接口：1个自弹式标准SD卡座
LCD接口：FPC接口引出全部数据线，支持3.5寸、4.3寸、7寸、10.2寸等多种尺寸TFT彩色液晶
触摸屏接口：支持4线电阻屏接口
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行5年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
GPIO接口：板载1个30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用户进行扩展
电源：高性能稳压电路，支持DC9～24V输入 电源支持反接、抗脉冲群、抗雷、抗静电等保护
尺寸：PCB尺寸145mm×90mm
功耗：主板最大功耗≤2.5W
PCB板：布线完全符合工业电磁兼容要求 温度：-20～70℃（工作） -30～80℃（储运） 湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
GT6806型嵌入式工控主板，核心部分采用本公司的标准核心处理模块GT2416 核心模块，核心模块采用S3C2416处理器，该处理器是三星公司推出的一款成熟高性能低成本处理器，内核为ARM926EJ核，主频运行为400MHz,。支持DDR2内存，集成TFT液晶控制器和2D图形加速器。核心模块的PCB设计充分考虑了电磁兼容性，为保证核心模块能达到工业设备需要的稳定性，整板采用8层高密度沉金工艺PCB来充分保证高速信号的完整性。专业的电路设计，充分考虑电磁兼容性和抗干扰能力，优秀的PCB LAYOUT，采用高品质的PCB板材与工艺，使其具备优越的稳定性；同时，批量全自动化机器贴片生产，有效的保证了产品品质的一致性。
GT6806工控主板,对外端口丰富,网口、声卡、USB、LCD、SD卡、串口、RS485、GPIO等接口已经集成在主板上，能满足一般用户的基本需求。RS458接口为符合工业隔离要求的全隔离RS485接口。 板载24bit数字 LCD接口，用户可以根据需求外挂不同尺寸的液晶和触摸屏。
GT6806工控主板，适合应用于工业设备控制、电力数据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家具、安防、停车场、物联网、电子支付等高稳定性要求的行业，尤其适合应用于需要进行人机交互界面的应用。
GT6806工控板支持运行WINCE 6.0/LINUX 3.4.4等操作系统,为用户提供SDK开发包，用户只需要专注应用程序开发，无需关注底层驱动和硬件开发。
产品规格
处理器：Samsung S3C2416XH-40, ARM926EJ,主频为400MHZ
内存：DDR2高性能内存 支持64MB/128MB (可选)
Flash：兼容MLC/SLC Nand Flash 板载为256MB SLC Flash
串口：集成4个高速串口 主板对外2个全隔离RS485总线接口 2个RS232
串口 支持对外4个TTL扩展串口
音频：扩展WM8753声卡 1个音频输出插口（采用标准3.5mm插口）
网络：主板上扩展高性能100M工业网卡 支持100/10M自适应
USB DEVICE：1路USB 2.0 DEVICE 插口为标准miniUSB
USB HOST：1路USB 1.1 HOST 插口为标准USB A母接口
SD卡接口：1个自弹式标准SD卡座
LCD接口：FPC接口引出全部数据线，支持3.5寸、4.3寸、7寸、10.2寸等多种尺寸TFT彩色液晶
触摸屏接口：支持4线电阻屏接口
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行5年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
GPIO接口：板载1个30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用户进行扩展
电源：高性能稳压电路，支持DC9～24V输入 电源支持反接、抗脉冲群、抗雷、抗静电等保护
尺寸：PCB尺寸145mm×90mm
功耗：主板最大功耗≤2.5W
PCB板：布线完全符合工业电磁兼容要求 温度：-20～70℃（工作） -30～80℃（储运） 湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
| WinCE6.0 BSP软件资源 | |
| 功能特性 | 说明 |
| DISPLAY驱动 | LCD支持多种不同尺寸的TFT液晶，支持VGA扩展输出； |
| Touch驱动 | 支持4线电阻触摸屏驱动 |
| 网络 | 支持DM9000A 100/10M自适应网卡驱动 |
| sd | 支持SD/MMC/SDIO驱动 |
| IIC | 支持IIC驱动 |
| SPI | 支持高速SPI驱动 |
| 按键 | 支持按键驱动 |
| NAND | 支持SLC/MLC Nand Flash驱动 |
| UART | 支持串口驱动,4个硬件串口 |
| 声卡 | 声卡驱动，支持AC97和IIS，默认驱动为I2S（WM8753） |
| USB HOST | 支持USB鼠标、USB键盘、U盘、USB无线网卡、USB HUB等设备 |
| USB OTG | 高速USB2.0(Device)，支持与PC同步，拷贝数据，支持连接VS2005进行应用程序单步调试 |
| Linux3.4.4 BSP软件资源 | |
| 内核 | 版本 linux 3.4.4 |
| Yaffs2 | 支持Yaffs2文件系统 |
| UART | 支持 UART驱动，4个硬件串口 |
| LCD | LCD支持多种不同尺寸的TFT液晶，支持VGA扩展输出 |
| Touch驱动 | 支持4线电阻触摸屏驱动 |
| SD | 支持sd卡驱动 |
| IIC | 支持IIC驱动 |
| SPI | 支持SPI驱动 |
| Nand | 支持Nand Flash(K9F2G08)驱动 |
| DM9000 | 支持DM9000驱动程序 |
| WM8753 | 支持 声卡 WM8753驱动 |
| USB设备 | 支持 USB鼠标，键盘 |
| DMA | 支持DMA驱动 |
| Qtopia 2.2.0 | 图片浏览器 、MediaPlayer、浏览器、文件管理器、终端、游戏、触摸校正程序、插件管理器、日历，时钟，计算器 |
| 名称 | 版本号 | 添加日期 | 下载 |
| GT6806嵌入式工控主板规格书(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下载 |
| GT2416核心板规格书(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下载 |
| GT2416 WINCE使用手册(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下载 |
| GT2416 LINUX使用手册(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下载 |
| Microsoft ActiveSync 4.5.msi | 4.5 | 2012-9-4 | 恒天智信主站下载 |
| USB Drive | 2012-9-4 | 恒天智信主站下载 | |
| IROM_Fusing_Tool.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下载 |
| DNW.exe | V0.6C | 2012-9-4 | 恒天智信主站下载 |
| GTWinceMac.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下载 |
| GT2416_GPIO WINCE DEMO | 1.0.0.1 | 2012-9-4 | 恒天智信主站下载 |
| WCE_TimeSynch.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下载 |
| VC_SerialTimeSynch.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下载 |
| GT2416_CE6_SDK.msi | 2012-9-4 | 恒天智信主站下载 | |
| arm-linux-gcc-4.3.3.tar.gz | 2012-9-4 | 恒天智信主站下载 |
